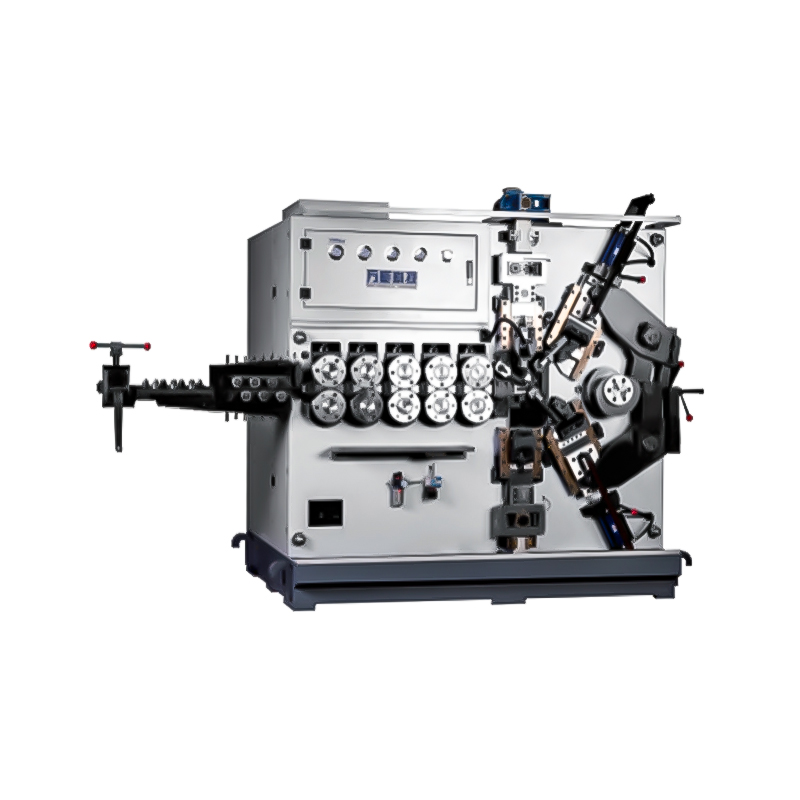

カスタム TK-5120 5軸CNCスプリングコイリングマシン

ホーム / 製品 / TK-5120 5軸CNCスプリングコイリングマシン
TK-5120 5軸CNCスプリングコイリングマシン
  • TK-5120 5軸CNCスプリングコイリングマシン

TK-5120 5軸CNCスプリングコイリングマシン

TK-5120

TK-5120 5軸CNCスプリングコイリングマシン

+86-575-83030220 お問い合わせ


前へ：スピナー
次へ：次の製品はありません
  • 説明
  • 追加情報

  • ファンクションポイント

    1. ワイヤ送給軸、カム軸、上カッター軸、下カッター軸、ピッチ軸の5軸で制御します。

    2. 5 つの軸はシングルステップまたは同期して動作できます。

    3. コンピュータインターフェースは中国語と英語で表示され、操作が簡単です

    4. 左右回転カッターフレームを装備。

    5. カッターは直線カット、逆カット、ツイストカットが可能です。

    6. コンピュータには自動プログラミング機能があります。

    主な技パラメータ

    スタイル

    TK-5120

    軸数

    5軸（ワイヤ送り、ピッチ、カム、上カッター、下カッター）

    線径(炭素鋼線)(mm)

    Φ 6〜Φ12

    総電力 (キロワット)

    80

    油焼入れライン(≤1900N/mm²)

    ≤Φ10

    最大外径

    Φ 150

    ワイヤ送り長さ

    制限なし

    ワイヤ送り速度(m/min)

    58

    回転

    左または右

    形成方法

    ダブルポイント

    ワイヤ送給軸数

    5ペア

    カム軸モーター (キロワット)

    11

    ピッチ軸モーター (キロワット)

    4.5

    ワイヤ送給軸モーター (キロワット)

    30

    カッターモーター (キロワット)

    15x2

    機械動作状態サイズ(L×W×H)(mm)

    5000×2200×2500

    メインホスト重量(kg)

    12500

    電圧

    3AC 380V/50HZ
