言語 TK-550B

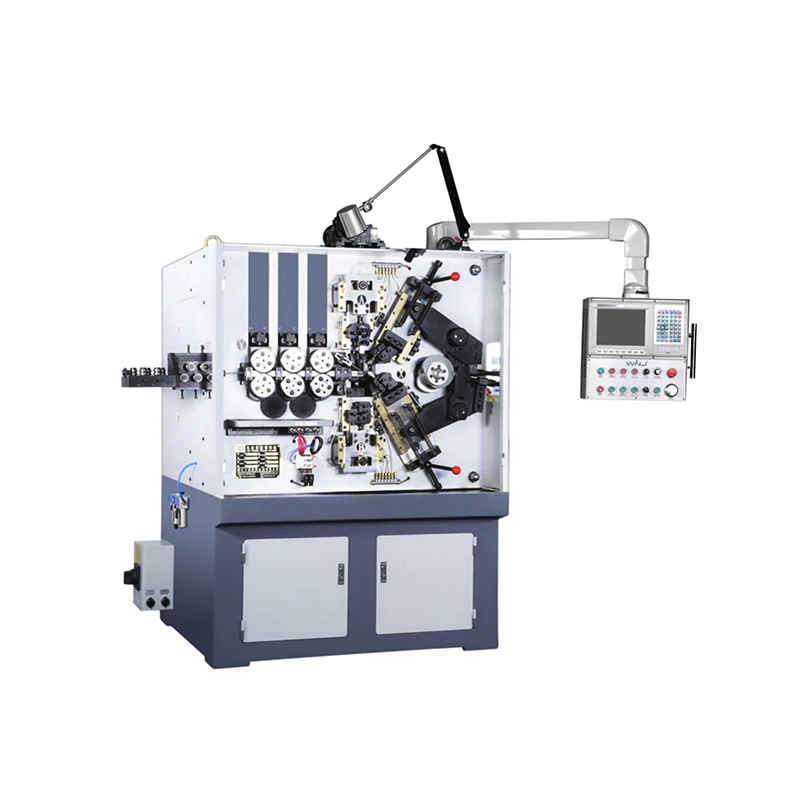

TK-550B 5軸CNCスプリングコイリングマシン
ファンクションポイント
1. ワイヤ送給軸、カム軸、上カッター軸、下カッター軸、ピッチ軸の5軸で制御します。
2. 5 つの軸はシングルステップまたは同期して動作できます。
3. コンピュータインターフェイスは中国語と英語で表示され、操作が簡単です。
4. 左右回転カッターフレームを装備。
5. カッターはストレートカット、オポジットカット、ツイストカット、スイングカットが可能です。
6. コンピュータには自動プログラミング機能があります。
主な技パラメータ
| スタイル | TK-550B |
| 軸数 | 5軸（ワイヤ送り、ピッチ、カム、上カッター、下カッター） |
| 線径(炭素鋼線)(mm) | Φ1.5～Φ5 |
| 総電力(kw) | 32 |
| 油焼入ライン(≤1900N/mm²) | ≤Φ3.5 |
| 最大外径(mm) | Φ65 |
| ワイヤ送り長さ | 制限なし |
| ワイヤ送り速度 | 75m/分 |
| 回転 | 左または右 |
| 形成方法 | ダブルポイント |
| ワイヤ送給軸数 | 3ペア |
| カム軸モーター(kw) | 4.5 |
| ピッチ軸モーター(kw) | 2 |
| ワイヤ送給軸モーター(kw) | 15 |
| カッターモーター(kw) | 4.5x2 |
| 機械動作状態サイズ(L×W×H)(mm) | 2350×1600×2000 |
| メインホスト重量(kg) | 2480 |
| 電圧 | 3AC 380V/50HZ |
| 所在地： | 中国寧波 |
| 事業形態： | メーカー、輸出業者 |
| ブランド： | WNJ |
| 認証： | CE、ECM、技術特許 |
| 支払い・納品条件： | 生産前に40％の前金、書類の写しと引き換えに残金60％ |
| 最小注文数量： | 5セット |
| 価格： | 相談 |
| 梱包詳細： | 木箱 |
| 納期： | 相談 |
| 支払い方法： | 一般的にはT/T、L/Cも受け付け可能です。 |
WNJは大手の カスタム TK-550B 5軸CNCスプリングコイリングマシン 工場 中国に拠点を置き、28年以上にわたりスプリング機械に特化したグローバル企業です。スプリングコイリングマシン、スプリングフォーミングマシン、スプリング研削盤、スプリング焼戻し炉などの関連設備において、中国のスプリング機械業界のリーダーです。同社は中国のスプリング機械業界で唯一の国家新技術企業として認められており、お客様に優れたCNCスプリングコイリングマシンとソリューションを提供することに尽力しています。
同社はスプリング機械業界で唯一の国家新技術企業として表彰されており、中国スプリング協会の主要メンバーでもあります。
- カスタマイズソリューションによる顧客志向
- グローバルエージェントによる海外顧客へのサービス提供
- 強力な開発・設計能力。自社の金型工場により、OEM/ODMプロジェクトに容易に対応
- 200名以上の熟練作業員、50名の技術者、20名のエンジニアチーム
- 新しい生産・製造環境への容易な再構成と適応
- 主要市場：欧州、米国、韓国、トルコ、アルゼンチン、マレーシア、シンガポール、インド、日本、英国など
- 台湾製コンピューター、日本製三洋電機を導入。国内多くの省に事務所を設置
- アジア、欧州、中東に海外エージェントを配置し、専門的なアフターサービスを提供
