ばねを作る機械は何ですか?

ばねの製造に使用される機械の内訳をわかりやすく示します。

1.基本的な考え方:

すべてのばね製造機械は、長く真っ直ぐな金属ワイヤーを繰り返し曲げて適切なコイル状または成形した形状にし、その後、適切な長さに切断します。主な違いは、曲げステップをどのように制御するかです。

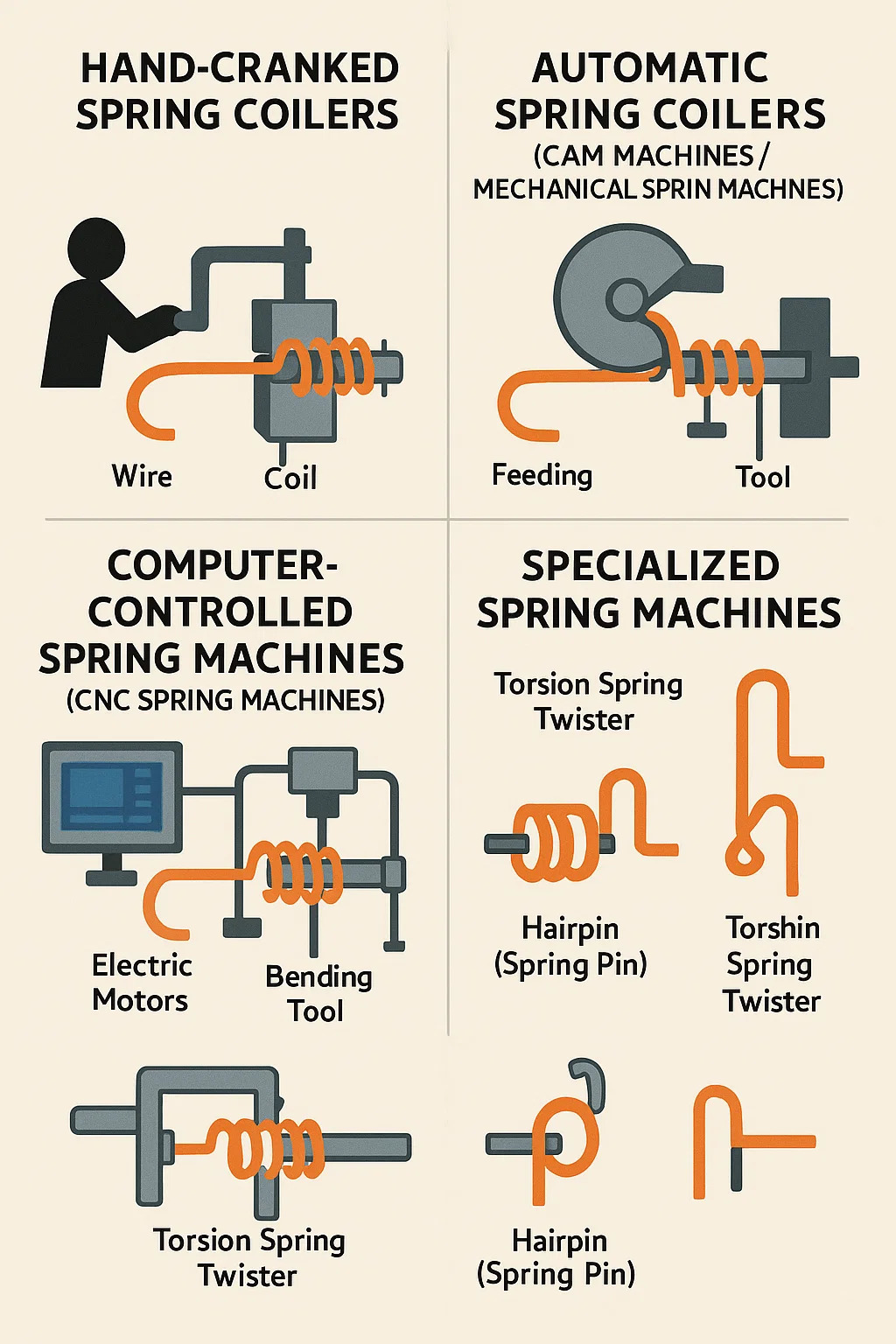

2.手回しスプリングコイラー:

•仕組み: これらは単純なツールのように考えてください。オペレータはハンドルを手で回します。
•ハンドルはギアまたはレバーを回転します。この動きにより、ワイヤーが固定ピンまたは成形ブロック (「フォーマー」) に押し付けられ、中央のロッド (「マンドレル」) の周りでワイヤーが曲げられます。
•オペレーターがすべてを行います。オペレーターは、速度、各曲げまたはコイルにどれだけのワイヤーを供給するか、完成したスプリングをいつ切断するか (多くの場合、別のカッターを使用) を制御します。
•こんな用途に適しています：少量のバッチ、簡単なスプリングの作成、修理、または始めたばかりの場合。速度が遅くなり、一貫した結果を得るにはより多くのスキルが必要になります。

3.自動スプリングコイラー（カムマシン/メカニカルスプリングマシン）：

•仕組み: これらは古典的な工場の主力製品です。設定が完了すると自動的に実行されます。
●カムは「頭脳」：機械内部では、特殊な形状の金属ホイール（カム）が回転します。回転すると、その形状がロッドまたはレバーを押します。
●レバーでツールを動かす：レバーでベンディングフィンガー、ワイヤ送給機構、切断刃を制御します。各カムの形状により、工具がいつどのくらい移動するかが決まります。
•セットアップが鍵: 熟練した作業者が時間をかけて適切なカムを取り付け、ベンディングフィンガーを正確に調整し、送り長さを設定します。 •一度設定されると、機械は同一のスプリングを非常に高速に量産することができます。
•こんな用途に最適: 同じ設計のばねを効率よく大量に製造します。別のスプリング設計に変更するには、カムの交換や工具の再調整が必要となり、時間がかかります。

4.コンピュータ制御ばね機械（ CNCスプリングマシン ):

•仕組み: これらは最新の柔軟なマシンです。コンピューター画面とコントロールが備わっています。
•コンピューターが指示を与える: 機械はカムの代わりに、コンピューターにプログラムされた段階的な指示に従います。ワイヤーのサイズ、コイルのサイズ、コイルの数、曲げ角度などを伝えます。
• 電気モーターが移動を行う: 個別の正確な電気モーターがワイヤ送給装置、個々のベンディングフィンガー、およびカッターを駆動します。コンピューターは各モーターにいつ、どのくらい動かすかを正確に指示します。
•素早い切り替え: 異なるスプリング設計への切り替えは、ほとんどがコンピュータ上で行われ、新しい命令をロードします。物理的なツールの交換も迅速になります。
●用途: 複雑なバネ形状、さまざまな設計の少量バッチ、プロトタイプ、および非常に高い精度が必要なバネの製造。多用途ですが、通常は高価です。

5.特殊なスプリングマシン:

•トーションスプリングツイスター：ねじることによって機能するスプリング（洗濯バサミのスプリングなど）の場合、ワイヤーの端を正確にねじることに重点を置きます。
•ヘアピン (スプリング ピン) マシン: ロックやクラッチによく使用される、端が曲がった小さな真っ直ぐなスプリングを製造します。
•ヘビーデューティーコイラー: 大型工業用スプリング用の非常に太いワイヤーを処理できるように設計されています。
