ばね成形機とは何ですか？その動作原理は何ですか?

ばね成形機の定義と目的

あ ばね成形機 は、金属ワイヤーを曲げ、コイル化し、複雑な 2D または 3D 形状に成形するように設計された特殊な CNC (コンピューター数値制御) 工業用デバイスです。主に標準的な円筒ばねを製造する基本的なコイリングマシンとは異なり、ばね成形機は 複数の独立した軸 多くの場合、3 から 12 以上の範囲で、複雑なワイヤ形状、ねじりバネ、バッテリー接点を非常に正確に作成します。

この機械の主な目的は、ワイヤベースのコンポーネントの生産を自動化し、生産されるすべてのユニットが厳しい公差内で同一であることを保証することです。 /-0.01mm 。そのため、自動車業界や医療機器業界などの大量生産部門では不可欠なツールとなっています。

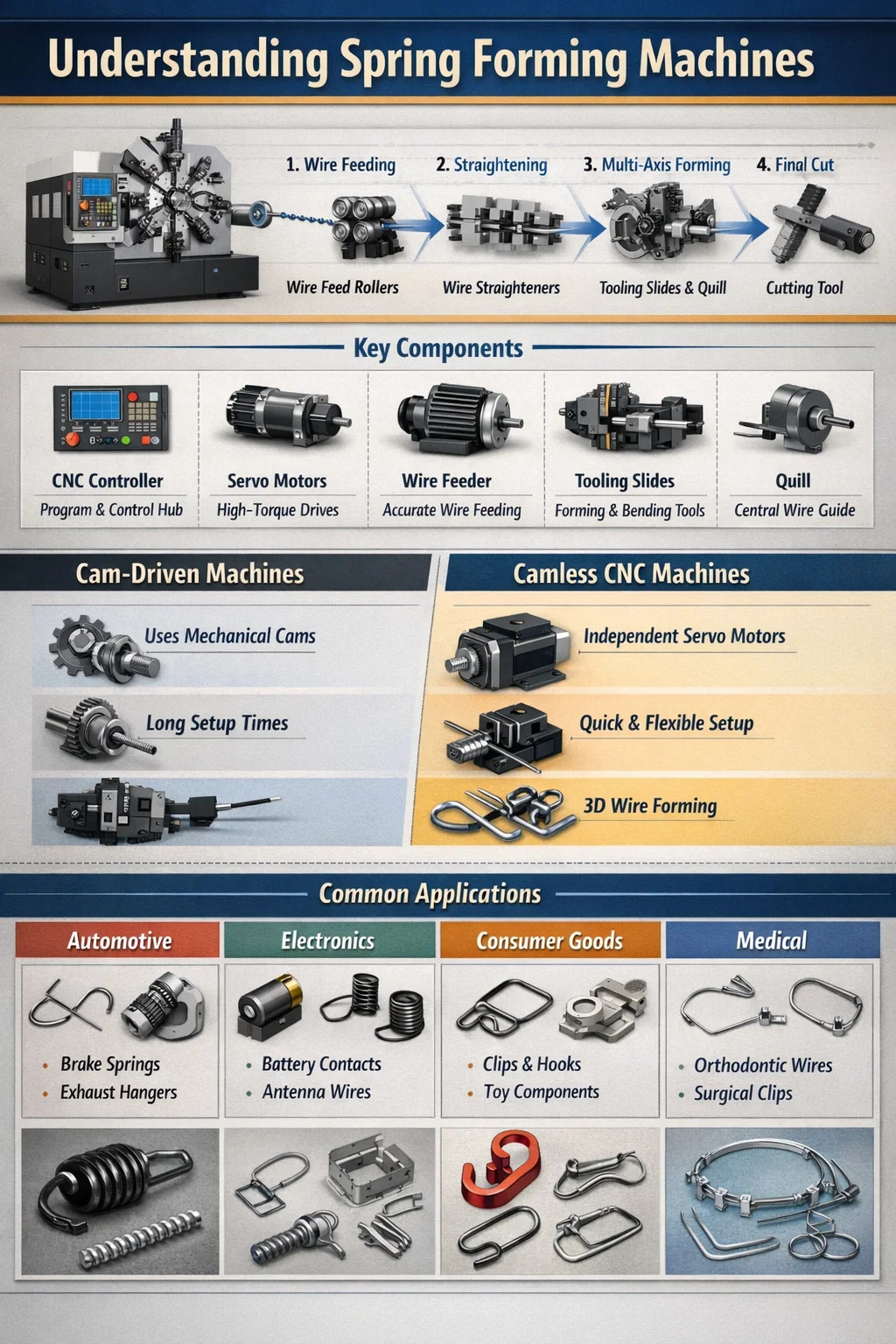

ばね成形の核となる動作原理

ばね成形機の基本的な動作原理は、 同期した動き ワイヤ送給システムと一連のツーリング スライドの構成。このプロセスは、中央コンピューターによって制御される論理シーケンスに従います。

1. ワイヤ送給: あ set of motorized rollers pulls metal wire from a decoiler. The CNC system controls the exact length of wire pushed into the forming area.
2. 矯正: ツールに到達する前に、ワイヤーは一連の水平および垂直ローラーを通過して「コイルの形状記憶」または曲率を取り除き、ワイヤーが完全に真っ直ぐであることを保証します。
3. 多軸成形: あs the wire emerges from a central quill, various "slides" or tool holders move inward. Each slide can be equipped with different tools (bending, coiling, or looping pins) that strike or press the wire at specific angles.
4. ファイナルカット: 複雑な形状が完成したら、専用の切断ツールでワイヤーを切断して部品が完成します。

主要なコンポーネントとその機能

場合によってはそれを超える高速生産を実現するため 毎分100個 —いくつかの内部コンポーネントが完全に調和して動作する必要があります。

あdvanced Capabilities: Camless vs. Cam-Driven Machines

これらの機械の動作方法の違いを理解することは、特定の製造ニーズに適した装置を選択するために不可欠です。

カム駆動機械

従来の機械は中央のカムシャフトを使用してすべての動きを駆動します。単純なスプリングでは信頼性が高くなりますが、 手動セットアップにかなりの時間がかかる 新しい部品設計が導入されるたびに、機械式カムを交換するために (多くの場合 2 ～ 4 時間) かかります。

カムレス CNC マシン

モダン カムレススプリング成形機 すべてのツールスライドに独立したサーボモーターを使用します。これにより、 瞬時の調整 ソフトウェア経由。主な利点は次のとおりです。

• セットアップ時間が短縮され、多くの場合、次のように短縮されます。 50%～70% .
• 複雑な 3D ワイヤ フォームの非直線パスでツールを移動する機能。
• 回転ワイヤシステムとの同期により、成形プロセス中にワイヤ自体を 360 度回転させることができます。

実践例と応用例

あ spring forming machine is versatile enough to handle materials ranging from 0.1mm～8.0mm 直径には、ステンレス鋼、炭素鋼、銅合金が含まれます。

一般的に生産される部品:

• あutomotive: ブレーキスプリング、エキゾーストパイプハンガー、シートフレームワイヤー。
• エレクトロニクス: バッテリー接点、アンテナ線、マイクロスイッチ。
• 消費財: 特殊なフック、キッチン用品用のクリップ、複雑なおもちゃのコンポーネント。
• 医療: 歯列矯正用ワイヤーと精密手術器具の部品。
