ばねを作る機械とは何ですか？その動作原理は何ですか?

□ ばね製造機とは何ですか？

簡単に言えば、 ばね製造機 は、金属の真っ直ぐな線をコイル状に曲げ、巻き、精密な切断を行うことで、私たちの日常生活のあちこちで目にするバネに変える特殊な装置です。
マットレスの大きなバネも、ライターやボールペンの小さなバネも、すべてこの機械で量産されています。

□ この機械はどのように動作しますか?

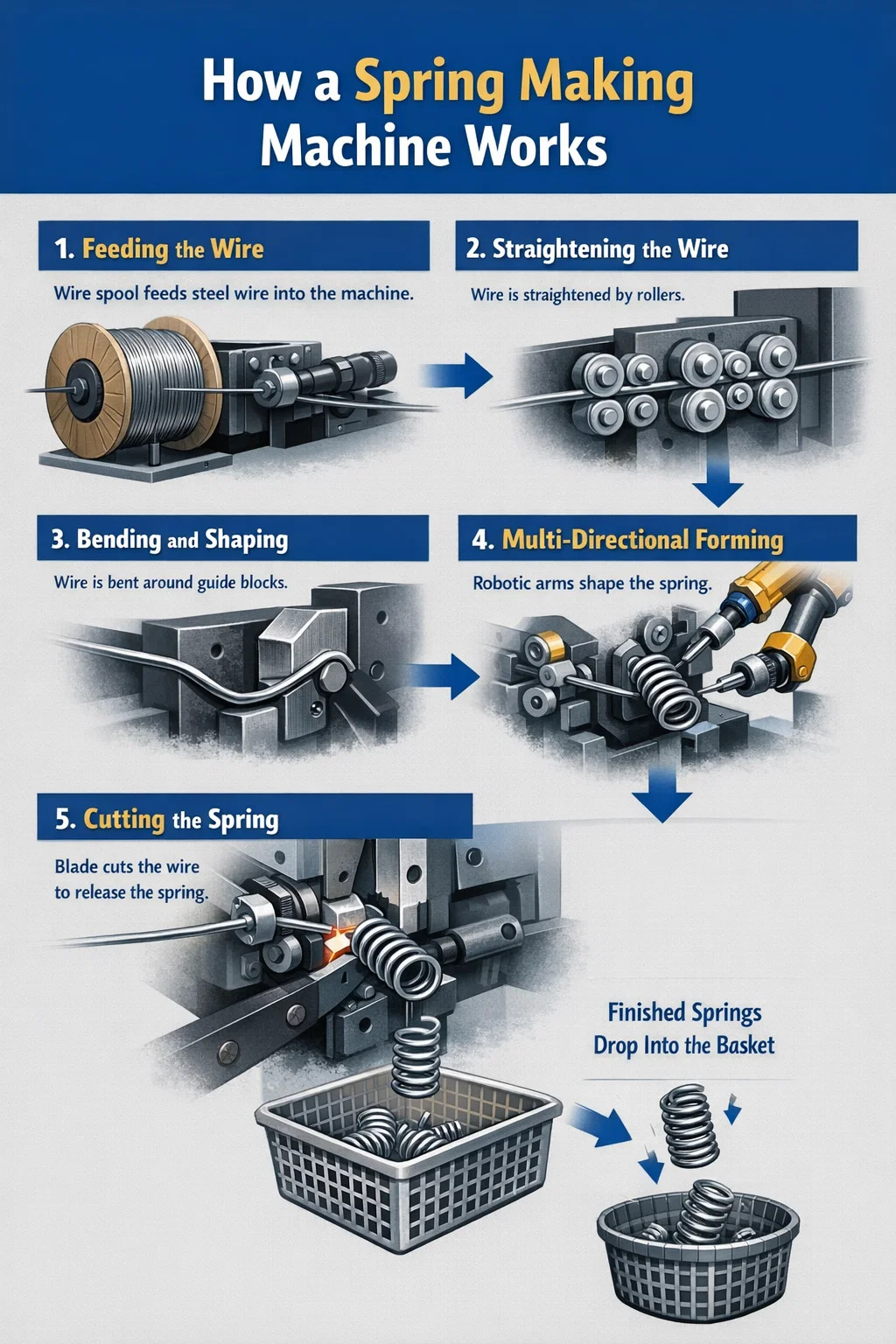

ばね製造機の作業プロセスはいくつかのステップに分けることができます。

→ ワイヤーの送り：

機械の後部には、数百メートルまたは数千メートルの鋼線を保持する大きなラックがあります。機械の内部では、一連の回転ローラーがワイヤーをしっかりと掴み、ワイヤーを機械の中心部に連続的に送り込みます。ワイヤーの送り量と速度が直接スプリングの長さを決定します。

→ ワイヤーをまっすぐにする：

鋼線はスプールから外されるときに曲がるため、機械内部の最初のステップは、戦略的に配置された一連の小さな車輪に鋼線を通すことです。ワイヤーはこれらのホイールの間にアイロンをかけるように押し込まれ、まっすぐで平らになり、結果として生じるスプリングが曲がらないようにします。

→ ハードコンタクトによる曲げと成形:

これは最も重要なステップです。鋼線が押し出されるとき、非常に硬い金属のブロックまたはピン (通常、ガイド プレートまたはカーブ ガイドと呼ばれます) に当たります。
ワイヤーは後ろのローラーによって前方に押し出されており、前方に何かが妨げられているため、ブロックの形状に沿ってしか曲がりません。
ブロックの角度が浅いと、スプリング コイルが大きくなります。角度が急になると、スプリング コイルがより緊密になります。

→ 多方向成形:

最新のばね製造機には通常、複数の可動ロボット アームが装備されています。フック付きのバネや特殊な形状のバネが必要な場合は、ロボットアームが上下左右のさまざまな方向に伸び、手でワイヤーを曲げるのと同じように、ワイヤーを所定の形状に曲げます。

→「カチッ」と音がしてワイヤーが切れます。

スプリングを必要な回転数または長さに巻くと、機械内の切断刃が素早く飛び出します。正確に位置を決めて鋼線を切断します。その後、完全なスプリングが作成され、下のバスケットに直接落下します。

□ このマシンはなぜそれほど重要なのでしょうか?

非常に速い: 手動でバネを曲げるには数分かかる場合がありますが、この専門的なバネ製造機械は 1 秒間に数本のバネを製造できます。
外観が同一: コンピュータまたは精密なギアによって制御され、製造される何千ものスプリングのサイズと弾性が実質的に同一であることが保証されます。
手の疲労はもうありません: スチール ワイヤーは非常に硬く、手で曲げるのは困難ですが、機械は強力なパワーを備えており、非常に太いワイヤーでも簡単に扱うことができます。
