CNCスプリングコイリングマシンとは何ですか?その動作原理は何ですか?

◾ とは CNCスプリングコイリングマシン ?

CNC スプリングコイリングマシンは、コンピューターの「頭脳」によって制御される精密機械で、特に金属ワイヤーをコイル状にコイル状に巻くように設計されています。
通常のスプリングコイリングマシンが手鋸を使う熟練の職人のようなものだとすると、CNC スプリングコイリングマシンは正確なナビゲーションと自動アームを備えた最新の加工工場のようなものです。サイズ調整に複雑な機械的なギアは必要ありません。画面上で指を使い、いくつかのコマンドを入力するだけで、機械は同じバネをすぐに生成します。

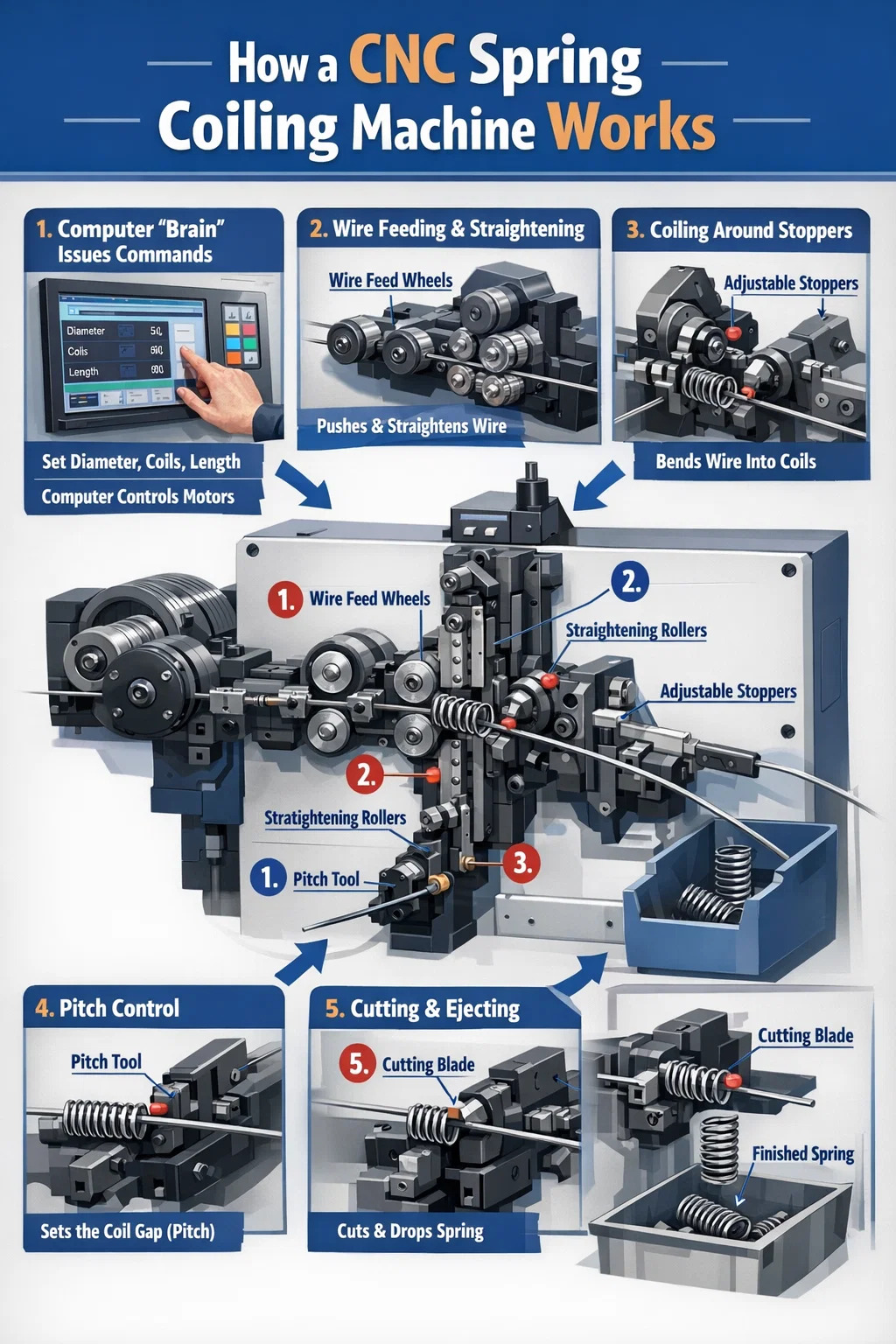

◾ CNC スプリングコイリングマシンはどのように動作しますか?

この機械は、主に次の正確な手順を通じて、硬い鋼線を弾性コイルに変換します。

コンピューターの「脳」は次のコマンドを発行します。

オペレーターは操作パネル上でスプリングの径、コイル数、全長を設定します。コンピューターはこれらのパラメーターを電気信号に変換し、機械内の複数のモーターを正確に制御します。これらのモーターはそれぞれ特定のタスクを実行し、ワイヤーを押したり曲げたりしながら、シームレスに連携します。

強力なワイヤ送給と「矯正」:

機械後部のワイヤ送給ホイールがスチールワイヤをしっかりと掴み、連続的に前方に押し出します。ワイヤーは成形エリアに入る前に、水平および垂直に配置された一連の矯正ローラーを通過します。このステップでは、ワイヤーの元の曲率記憶を取り除き、ワイヤーをまっすぐに「アイロンがけ」して、結果として生じるスプリングが曲がらないようにします。

ストッパーに衝撃を与えて円を形成する:

スプリングをコイリングする工程の核心部分です。真っ直ぐに伸ばされた鋼線がガイド チューブから押し出されるとき、1 つまたは 2 つの非常に硬い金属製のストッパー (通常はワイヤー ガイドと呼ばれます) に当たります。
後部のワイヤ送給ホイールはまだ前進しており、ストッパーが邪魔をしているため、ワイヤーはストッパーの円弧に沿って曲がるしかありません。
CNC スプリングコイリングマシンの優れた点は、コンピューターがいつでもこれら 2 つのストッパーの位置を調整できることです。ストッパーが近づくほど、円は小さくなります。離れるほど、円は大きくなります。

ギャップ（ピッチ）の制御：

スプリングに圧縮スペースを持たせたい場合は、コイル間に隙間が必要です。この機械には、コイル状に巻かれているワイヤーを横から押す特殊な「プッシュロッド」（ピッチツール）が装備されています。コンピューターはこのプッシュロッドの力とタイミングを制御し、スプリングがきつく巻かれているか緩く巻かれているかを判断します。

正確な切断と成形:

バネが所定の長さまたはコイルの数に達すると、コンピューターは切断刃に急速に伸びるように命令します。このカットは位置が正確であるだけでなく、きれいで平らなカットを実現します。このようにして標準的な春が作成され、収集バスケットに入れられ、すぐに次の春に向けてプロセスが再開されます。
