自動ワイヤーコイリングマシン：仕組みと選び方

自動ワイヤーコイリングマシンは実際に何をするのか、そしてなぜそれが重要なのか

自動ワイヤコイリングマシンは、サイクル間にオペレータが介入することなく、ワイヤまたはケーブルを巻き付け、測定し、一貫したコイルに結束します。機械は供給リールからワイヤを引き出し、長さまたは重量を事前設定値までカウントし、制御された張力でコイルを巻き、束を結ぶかテープで巻き、束を取り出して次のサイクルを開始します。これらすべてが連続ループで行われます。モデルに応じて、コイルあたりのサイクルタイムは次の範囲になります。 8～45秒 これは、1 台の機械で 1 時間あたり 80 ～ 450 個の完成コイルを生産できることを意味します。この出力レベルは手動では物理的に不可能であり、これがメーカーが自動化に投資する主な理由です。

このカテゴリにはさまざまなサブタイプが含まれます。基本的な巻線ユニットは、固定直径の軟線を処理します。高速バージョンでは、重ね巻き用のサーボ駆動のトラバース アームが追加されます。組み合わせラインには、インライン切断、剥離、またはラベル貼り付けが含まれます。スプリングコイリングマシンは機械的な DNA を共有しており、ワイヤーを繰り返し螺旋状に曲げることもできますが、より厳しい寸法公差とより高いスプリングバック力を実現するように設計されており、通常は直径 0.1 mm ～ 20 mm のより硬い合金ワイヤーで動作します。これらの違いを理解することは、購入者が実際の生産ニーズに適切な機械を適合させるのに役立ちます。

マシンのパフォーマンスを定義するコアコンポーネント

すべての自動ワイヤコイリングマシンは、小さなサブシステムのセットを中心に構築されています。各サブシステムがどの程度うまく設計されているかによって、スループット、コイルの品質、長期的な信頼性が決まります。

送りおよび張力制御システム

ワイヤは矯正ユニットと一連の駆動ローラーを通って機械に入ります。張力制御システム (通常はサーボまたは空気圧シリンダーに接続されたダンサー アーム) は、供給リールの巻き戻し速度に関係なく、ワイヤの送り速度とバックテンションを一定に保ちます。張力が一貫していない場合、コイルの直径が変化したり、巻きが緩んだり、ねじれが発生したりします。プレミアムマシンは内部の緊張を維持します ±2% 最初のラップから最後のラップまでリール全体にわたって。低価格モデルは閉ループ張力フィードバックをスキップすることが多く、供給リールが容量の 20% を下回ると直径のドリフトとして現れます。

巻線アームまたはスピンドルアセンブリ

巻き取りアームは、固定または調整可能な直径のマンドレルの周りを回転します。シングルアーム機械では、1 つのアームが 1 回のパスでワイヤを敷設します。デュアル アームまたは回転アーム ユニットでは、2 つの対向するアームが交互に動作し、サイクル タイムが半分になります。マンドレルの直径により、完成したコイルの内径 (ID) が決まります。調整可能なマンドレル (通常は空気圧で作動) により、工具を変更せずにコイル サイズを迅速に切り替えることができます。これは、シフトごとに複数の SKU を実行している委託製造業者にとって重要です。ミッドレンジ自動ワイヤコイリングマシンの一般的な ID 範囲は次のとおりです。 80mm～500mm ただし、特殊機械では計器ケーブルが 30 mm まで小さくなります。

測定システム

コイルの長さは、ドライブローラー上のロータリーエンコーダーまたはワイヤーの変位をカウントするレーザーセンサーによって測定されます。インラインロードセルを使用した重量ベースの測定は、コイルの長さではなく重量によって販売価格が決まる用途に適しています（小売りのパッケージ化されたワイヤでは一般的です）。エンコーダベースの長さ測定により、 ±0.1%～±0.5% エンコーダの解像度とドライブローラーのスリップによって異なります。光ファイバーや同軸などの高価なケーブルの場合、±0.1% 以上が許容しきい値です。

バインディングユニット

巻き付けが完了したら、コイルを固定する必要があります。一般的な結束方法は、ヒートシール テープの巻き付け、ツイストタイの適用、ベルクロまたはプラスチック ストラップの結束の 3 つです。ヒートシール システムは高速 (コイルあたり 2 秒未満) で、小売店の外観をきれいにします。ツイストタイユニットは速度は遅くなりますが、消耗品のテープは必要ありません。ストラップ バンダーは、5 kg を超える重工業用コイルの標準です。バインディング ユニットは、高生産ラインで最も頻繁にメンテナンス ポイントとなるため、テープ ユニットのバインディング ヘッドは通常、毎年予防メンテナンスが必要です。 500,000～800,000サイクル .

自動ワイヤーコイリングマシン vs. スプリングコイリングマシン : 主な違い

この 2 つの機械タイプはどちらもワイヤーを螺旋状に巻き付けるため、よく混同されます。実際には、それらの設計意図、ワイヤ仕様、および出力許容差は大幅に異なります。

スプリングコイリングマシンは、一連の成形ツール (コイリングポイント、ピッチツール、エンドフォーミングカッター) を使用して、正確な機械的スプリング特性を持つ部品を製造します。機械は、ワイヤーの硬さと直径によって変化するスプリングバックを補正する必要があります。 CNC スプリングコイリングマシンは、閉ループフィードバックを通じてこれを自動的に行います。自動ワイヤコイリングマシンにはこれと同等の課題はありません。スプリングバック補正を行わずに、形状を保持した柔らかく延性のあるワイヤを巻き取ります。したがって、スプリングコイリングマシンの工具の複雑さと単価は大幅に高くなります。細線用の CNC スプリングコイラーはおよそ 1 ドルから始まります。 40,000ドル 、電気ケーブル用のエントリーレベルの自動ワイヤコイリングマシンは約から始まります。 8,000ドルから15,000ドル（米ドル） .

生産速度とスループット: 実際の数値はどのようなものですか

マシンカタログの速度仕様は、文脈がなければ誤解を招く可能性があります。メーカーは最大巻取り速度を毎分メートル (m/min) で見積もっていますが、1 時間あたりの完成コイル生産量は、コイルのサイズ、結束方法、切断がインラインかオフラインかによって大きく異なります。

典型的なシナリオを考えてみましょう。メーカーは、インラインの自動ラベラーを使用して、テープで縛られた 2.5 mm² の電線の 50 メートルのコイルを必要としています。 80 m/min の巻取り速度では、50 メートルの各コイルの巻取り時間は約 37.5 秒かかります。テープ結合に 2 秒、ラベル貼り付けに 1.5 秒を追加すると、合計サイクル時間は約 41 秒になります。 1時間あたり約88コイル 。これを 100 メートルのコイルに変更します。巻き取りに 75 秒かかり、結合とラベル付けは 3.5 秒残り、合計サイクルは 78.5 秒です。出力は次のようになります。 1時間あたり46コイル .

これは、ROI を計算する際に、コイル サイズがマシン速度と同じくらい重要である理由を示しています。同じ生産ライン上の 2 台目のマシンは、1 台目のマシンのコストの約 60 ～ 70% で生産量を 2 倍にします (ストレートナー、供給リール スタンド、または制御キャビネットのインフラストラクチャを複製する必要はありません)。

オペレーターの省力化

経験豊富な作業員による手動ワイヤコイリングでは、小さなコイル (25 m 未満) で 1 時間あたり約 40 ～ 60 個のコイル、大きなコイル (50 ～ 100 m) で 1 時間あたり 20 ～ 35 個のコイルが生産されますが、疲労により 8 時間の勤務で出力が 15 ～ 25% 低下します。自動ワイヤコイリングマシンは、疲労による変動がなく、シフト全体にわたって定格速度を維持します。 1 時間あたり 18 ドルの人件費と、マシンあたり 1.5 人の FTE ポジションを置き換える自動化サイクルにより、25,000 ドルのミッドレンジ マシンは 2000 年で回収に達します。 14か月未満 2 交代勤務の場合 - この数値は、いくつかの電線およびケーブル業界団体が発表した ROI 調査と一致しています。

自動ワイヤコイリングマシンが使用される業界と用途

このマシンは驚くほど幅広い業界で使用されており、それぞれに特定のパフォーマンス要件があります。

• 電線・ケーブルメーカー — 最大のユーザーセグメント。建物および住宅用配線市場向けに、銅導体を小売標準長さ (10 m、25 m、50 m、100 m) でパッケージ化します。コイルの外観と一貫した重量が重要な要件です。
• 通信ケーブルメーカー — データケーブル、同軸、光ファイバーアセンブリのコイル巻き。お客様はコイルを購入してカットするため、長さの精度は非常に重要です。 500 m ドラムの 0.5% の長さ誤差は、測定可能な製品のコストとなります。
• 自動車用ワイヤーハーネスサプライヤー — プレカットされコイル状に巻かれたワイヤのサブアセンブリは、組立ラインにジャストインタイムで納品されます。ここでは、サイクルタイムと切り替え速度が購入の決定に影響を与えます。
• 農業および建設の供給 — 亜鉛メッキされたフェンスワイヤー、有刺鉄線、および梱包ワイヤーを固定重量 (通常はコイルあたり 5 kg、10 kg、25 kg) でコイル状に巻いたもの。このセグメントでは重量ベースの測定システムが標準です。
• 延長コードおよび電動工具アクセサリのメーカー — 成形プラグを備えた完成した多導体コードをコイル状に巻きます。これには、巻き線経路を通過するコネクタに対応する機械が必要です。
• ばねおよびファスナー工場 — これらの施設では、専用のスプリングコイリングマシンに加えて、多くの場合、下流処理用に大量に購入したスプリング原線をパッケージ化するために、別個の自動ワイヤーコイリングマシンを稼働させます。

生産ラインに適した自動ワイヤーコイリングマシンを選択する方法

購入者は、設置後に実際の問題を引き起こす互換性の問題を無視しながら、単一のパラメータ (通常は巻き取り速度) に焦点を当てて、機械の仕様を過剰または過小にすることがよくあります。以下の基準を使用した構造化された評価により、最も一般的な調達ミスを回避できます。

ワイヤーの種類と直径の範囲

現在の主な製品だけでなく、機械が処理しなければならないワイヤの直径と材料の全範囲を定義します。現在、1.5 ～ 6 mm² の銅導体に対応するサイズの機械がこの作業に対応していますが、製品構成が 10 mm² または 16 mm² を含むように拡大した場合、既存の機械では必要なトルクやマンドレルのクリアランスが不足する可能性があります。機械の張力システムが、計画範囲内で最も硬いワイヤと最も柔軟なワイヤの両方を再構成することなく処理できることを確認します。

コイルのサイズと重量の範囲

内径、外径、コイル幅はすべて、機械の機械的エンベロープ内に収まる必要があります。 8 kg を超える重いコイルの場合は、機械の排出システムとコンベヤ (付属している場合) がその荷重に対応していることを確認してください。過小評価されたエジェクタから落下したコイルは、衝撃により緩んだ巻き付きを生じます。これは一般的な品質に関する苦情であり、オペレータのミスではなく、機械的な仕様不足が原因です。

測定方法

顧客が製品を指定する方法に基づいて、長さベース (エンコーダ) と重量ベース (ロードセル) のどちらの測定を選択します。メーター単位で販売: エンコーダを使用します。キログラムまたはポンド単位で販売: ロードセルを使用します。一部の機械はハイブリッド構成で両方を提供します。これは、同じラインから小売 (重量) 顧客と貿易 (長さ) 顧客にサービスを提供する施設に役立ちます。

バインディングシステムの互換性

バインディング システムを梱包規格および消耗品のサプライ チェーンに適合させます。ヒートシール テープ ユニットは独自のテープ ロールを使用します。マシンが標準の市販テープ幅 (通常は 12 mm または 19 mm) に対応していること、またはサプライヤーが独自のサイズを競争力のある価格で在庫していることを確認してください。ツイストタイ ユニットには特別な消耗品は必要ありませんが、テープ結束と比較して 1 サイクルあたり 1 ～ 3 秒かかります。

制御システムと統合

最新の自動ワイヤコイリングマシンは、PLC ベースの制御を使用しています (中国製造の装置ではシーメンス S7 および三菱 FX シリーズが最も一般的であり、北米で組み立てられた機械ではアレンブラッドレーが使用されます)。 HMI 言語がオペレータの言語と一致していることを確認します。驚くほど多くのマシンが中国語専用のインターフェースを備えており、高価な再プログラミングが必要です。インダストリー 4.0 統合の場合、マシンが生産データを MES システムにエクスポートするために OPC-UA または Modbus TCP をサポートしているかどうかを確認します。

サプライヤーのアフターサポート

2 シフトで稼働するワイヤーコイリングマシンは、 年間 300,000 個のコイル 。 Binding head wear, encoder calibration, and drive belt replacement are routine — not exceptional — maintenance events.購入前に、部品の入手可能リードタイム、サプライヤーのリモート診断機能、お住まいの地域内に地元のサービス技術者がいるかどうかを確認してください。 Machines from suppliers without regional support can sit idle for 2–6 weeks waiting for parts, which erases months of labor savings.

よくある品質問題とその根本原因

自動ワイヤコイリングマシンの故障モードを理解することは、購入者が機器を評価し、生産管理者が不必要なダウンタイムを発生させることなく問題を診断するのに役立ちます。

• コイル間のコイル径のばらつき — almost always traced to inconsistent tension control. Check dancer arm travel limits, pneumatic pressure to the tension cylinder, and straightener roller wear.
• 実稼働中の長さのドリフト — encoder slip on the drive roller, usually caused by roller surface wear or debris accumulation. Cleaning the roller and checking encoder coupling resolves 80% of cases.
• 外側のラップが緩い — insufficient hold-down pressure during binding, mandrel retraction too fast before binding completes, or coil ejection impact. Adjust binding dwell time and mandrel retraction speed in sequence.
• テープバインディングの失敗 — tape roll humidity exposure causes adhesive failure; heat seal temperature drift causes non-bonding or burning. Store tape in climate-controlled conditions and calibrate sealer temperature quarterly.
• コイルスタート時のワイヤーのよじれ — the leading wire end is not captured correctly by the mandrel hook or clamp before winding starts. This is a setup issue on changeover, not a machine fault — operators require training on the clamping sequence.

Pricing Overview: What to Expect at Different Budget Levels

Automatic wire coiling machine pricing spans a wide range. The following tiers reflect market pricing as of 2024 for machines targeted at mid-volume electrical wire packaging.

中国製の機械は 8,000 ドルから 35,000 ドルのセグメントを独占しており、競争力のある仕様を提供しています。ヨーロッパと日本の機械、特にドイツ、イタリア、日本のメーカーのものは 40,000 ドルの価格帯に集中しており、通常はより厳しい公差、より優れたドキュメント、より強力な地域サービス ネットワークを提供します。北米またはヨーロッパのバイヤーが中国のサプライヤーから調達する場合、運賃、輸入関税（現在は 7.5～25% HS コードと貿易協定の状況に応じて）、設置コストは正確な総コストの比較に不可欠です。

スプリングコイリングマシンの状況: 代わりに精密なワイヤー成形が必要な場合

用途に電線の梱包ではなく、圧縮、伸張、ねじり、平坦などのスプリングの製造が含まれる場合、スプリングコイリングマシンが適切な機器カテゴリです。選択基準や性能ベンチマークは自動巻線機とは全く異なります。

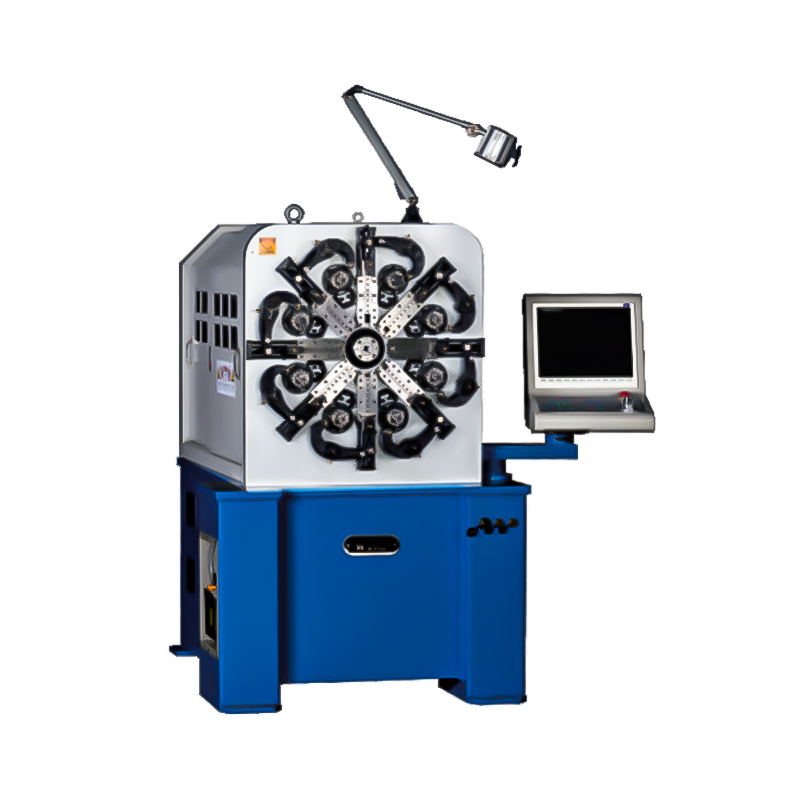

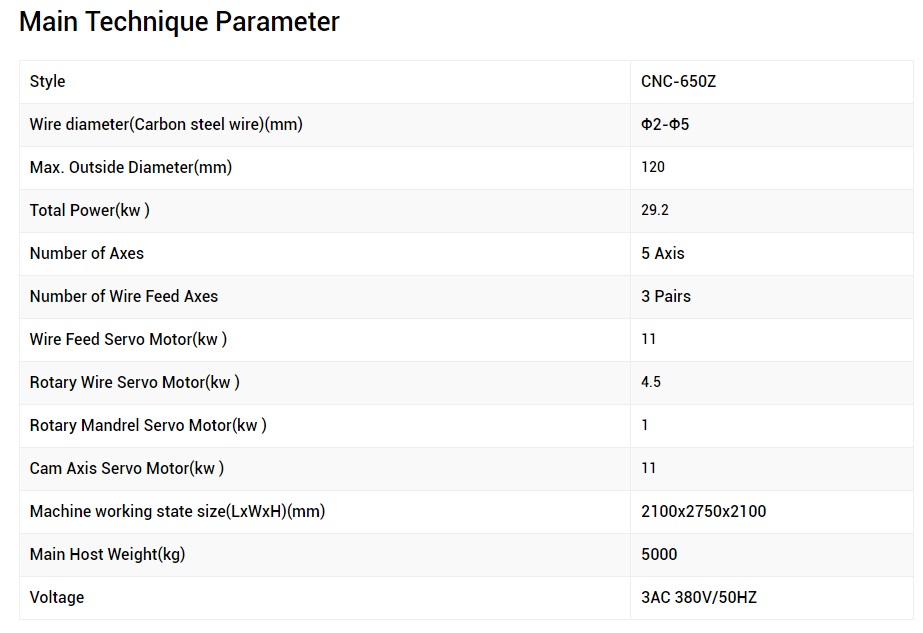

CNC スプリング コイリング マシンは、コンピューター制御の下、硬引き線またはプリテンパーされたワイヤーを一連の成形ツールに送り込むことで、スプリングを製造します。機械はパートプログラムに基づいてピッチ、外径、先端形状をリアルタイムに調整します。 Wafios (ドイツ)、Itaya (日本)、Simco (台湾) などのハイエンド CNC スプリングコイリングマシンは、次の寸法再現性を実現します。 ±0.02mm 外径は±0.1mm、自由長は±0.1mmで、自動車用バルブスプリング、医療機器部品、航空宇宙用アクチュエータスプリングなどに適しています。

自動ワイヤコイリングマシンとスプリングコイリングマシンの両方に共通する重要な課題は、ワイヤ供給の一貫性です。どちらも、一貫した出力を生成するために正確なワイヤ供給に依存しています。スプリングコイリングマシンでは、送りのばらつきにより長さまたはピッチの変動が生じ、寸法検査に合格しません。 In a wire coiling machine, it produces coil-to-coil length variation that triggers customer complaints.エンジニアリング ソリューションは同じ、閉ループ サーボ制御のフィード ローラーです。これが、2 つの機械カテゴリ間の技術移転が過去 10 年間に加速した理由を説明しています。

ばねとコイル状ワイヤ製品の両方を製造する施設 (独自のワイヤ サブコンポーネントの供給も管理する OEM 自動車部品サプライヤーなど) は、2 つの別個の機械ラインの予算を立てる必要があります。ソフト ワイヤのパッケージングにスプリング コイリング マシンを使用したり、スプリングの製造に自動ワイヤ コイリング マシンを使用しようとすると、品質が低下し、工具が過度に摩耗し、オペレータのイライラが生じます。

メンテナンススケジュールと一般的な消耗品コスト

自動ワイヤーコイリングマシンの計画的なメンテナンスは簡単です。以下のスケジュールは、メーカーの推奨事項と高生産電線工場の現場での経験を反映しています。

• 毎日: 矯正ローラーと巻き取りアーム ピボットからワイヤーの破片を取り除きます。バインディングテープの経路に接着剤が蓄積していないか検査します。空気圧の測定値を確認します。
• 毎週: 巻上げアームのベアリングとドライブシャフトに注油します。 5 つのサンプル コイルで測定されたコイル長に対してエンコーダーの読み取り値を検証します。マンドレル引き込みシリンダーのシールの摩耗を確認します。
• 毎月: 摩耗深さが 0.3 mm を超えた場合は、ドライブ ローラーの表面を交換します。ロードセル（重量測定機）を校正します。ツイストタイまたはテープヘッドに摩耗したカッターブレードがないか点検してください。
• 毎年: 巻き上げアームのベアリングを完全に交換。サーボモーターエンコーダーの再校正。 PLC のバッテリー交換;空気圧回路の完全な検査。

2 シフトで稼働する機械の年間消耗品コストには、次のものが含まれます。 1,200 ～ 2,500 ドル バインディング テープ (年間 180,000 ～ 200,000 コイルで 18 mm テープを想定)、ドライブ ローラーの交換に 300 ～ 600 ドル、空気圧シールとフィッティングに 150 ～ 400 ドルがかかります。この運用プロファイルで適切に保守されたマシンの年間保守コストの合計 2,000 ～ 4,000 米ドル 、または年間の元の機械購入価格のおよそ 8 ～ 16% です。これは、生み出される労働力の節約と比較すると、管理可能なコストです。

よくある質問

自動ワイヤコイリングマシンは外装ケーブルまたはシールドケーブルを処理できますか?

はい、機械の張力システムとマンドレルがより硬いケーブルに合わせたサイズになっている場合に限ります。外装ケーブルの最小曲げ半径は、標準の導体ワイヤよりも大幅に大きくなります。直径だけでなく、機械の指定された最小ワイヤ剛性を常に確認してください。フレキシブルケーブル用に設計された機械の中には、モーターの過負荷がなければ外装ケーブルをコイル化するのに十分な巻取りトルクを生成できないものもあります。ケーブルに必要な巻き取り力に対してモーターの定格出力 (ミッドレンジのマシンでは通常 2.2 ～ 7.5 kW) を確認します。

コイリングマシンとリワインドマシンの違いは何ですか?

コイリングマシンは、バルク供給から完成した小売用または流通用コイルを製造します。 A rewinding machine transfers wire from one large drum or reel to another, usually to change spool format or combine or split batch sizes.一部のマシンは、PLC 設定のモード変更により両方の機能を実行します。ほとんどのパッケージング用途には、専用の自動ワイヤコイリングマシンの方が適しています。これは、その結束システムと排出システムが完成したコイルの出力に合わせて最適化されているためです。

シフトごとに 1 台のマシンで複数のコイル サイズを実行することは可能ですか?

PLC にレシピが保存されているマシンでは、コイル サイズの切り替えは、正しいレシピを選択し、必要に応じてマンドレルの直径を調整するだけで済みます。レシピの呼び出しには 60 秒もかかりません。空圧システムでのマンドレルの調整には 2 ～ 5 分かかります。 Machines without recipe storage require manual re-entry of all parameters, which takes 10–20 minutes and introduces operator entry error risk. For facilities running more than two or three coil sizes per shift, recipe storage is a non-negotiable feature.

What certifications should I look for when purchasing?

CE marking is required for machines sold into the European Economic Area and verifies compliance with the Machinery Directive (2006/42/EC). For North American buyers, look for UL or CSA certification on the electrical panel.中国の製造業者は輸出用に CE マーク付き機械を供給することが増えています。その証明書が自己宣言したものではなく、認定された認証機関によって発行されたものであることを確認してください。 Request the Declaration of Conformity and technical construction file as part of the purchase contract. For industries with specific safety requirements (food-adjacent wire, medical device assembly wire), additional certifications may apply.

How does a spring coiling machine relate to wire coiling equipment in a manufacturing plant?

ばねとパッケージされたワイヤ製品の両方を生産する工場では、ばねコイリングマシンと自動ワイヤコイリングマシンがまったく別のラインとして共存しています。 They share the common input material — wire — but serve completely different downstream processes. The spring coiling machine feeds the spring assembly or heat treatment line;自動ワイヤーコイリングマシンは完成品倉庫または発送エリアに供給します。両方のマシンタイプでオペレーターをクロストレーニングすることは可能ですが、調整ロジック、品質チェックポイント、およびメンテナンスの優先順位が 2 つ間で大幅に異なるため、専用のトレーニング時間が必要です。
